Convertisseur de puissance CC/CA 400 W

• Isolation électrique entrée/sortie
• Technologie SPWM avancée, sortie sinusoïdale pure
• Tension de sortie optionnelle : 220/230 V CA (ou 110/120 V CA)
• Voyants LED d’état (défauts et fonctionnement)
• Consommation à vide extrêmement faible
• Rendement maximal : jusqu’à 92 %
• Protections d’entrée : surtensions et sous-tensions
• Protections de sortie : surcharges et courts-circuits
• Protection contre la surchauffe : ventilation par ventilateur à température contrôlée
• Arrêt automatique de l’onduleur en cas de surchauffe
• Sortie USB optionnelle : 5 V/2,4 A ; 5 V/1 A
• Certifications CE-EMC/LVD, RoHS et FCC
• Port de communication RS485 optionnel

RÉFÉRENCE TECHNIQUE ÉLECTRIQUE

tension alternative	100/110/120 V CA
Puissance nominale.	400 W
Puissance de surtension	800 W
Forme d'onde	Onde sinusoïdale pure
Fréquence	50/60 Hz ±3 %
Tension continue	12V
Plage de tension	10,5~15,0 V CC
Efficacité	>90,0%
Alarme de basse tension	11 ± 0,5 V CC
Coupure basse tension	10 ± 0,5 V CC
Surcharge	Fermer
Surtension	14,8 ± 0,5 V CC
Surchauffe	Coupure de la tension de sortie, rétablissement automatique après refroidissement de la température
Court-circuit	Coupez la tension de sortie, redémarrez pour récupérer
polarité inversée	fusible grillé
Tension de réinitialisation après LVS	11,8~12,8 V CC
Température de fonctionnement	0 à 40 °C
Télécommande	Interrupteur avec câble de 5 m (en option)
supporter de Colling	Contrôlé par la charge/température
Garantie	24 mois

PRISE OPTIONNELLE

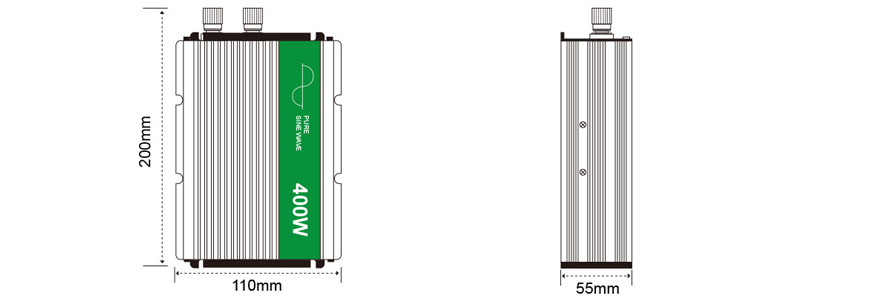

Dimensions

Fonction de protection

ALARME BASSE TENSION :
Lorsque la tension de la batterie atteint 11 V ± 0,5 V, le buzzer émet un bip intermittent et la LED rouge s'allume.

ARRÊT EN CAS DE BASSE TENSION :
Lorsque la tension de la batterie atteint 10 V ± 0,5 V, le buzzer émet un bip rapide et la LED rouge s'allume, la sortie CA est coupée.

ARRÊT EN CAS DE SURTENSION :
Lorsque la tension de la batterie atteint 14,8 V ± 0,5 V, le buzzer émet un bip rapide et la LED rouge s'allume, la sortie CA est coupée.

ARRÊT POUR SURCHARGE :
Lorsque la charge connectée dépasse la puissance nominale de l'onduleur, le buzzer émet des bips rapides, le voyant rouge LED s'allume et la sortie CA est coupée.

ARRÊT POUR SURCHAUFFE :
Lorsque la température du boîtier atteint 40ºC, le buzzer émet des bips rapides, le voyant LED rouge s'allume et la sortie CA est coupée.

ARRÊT PAR COURT-CIRCUIT :
En cas de court-circuit, le buzzer émet des bips rapides, le voyant LED rouge s'allume et la sortie CA est coupée.

POLARITÉ INVERSÉE :
Lorsque les câbles positif et négatif entre la batterie et l'onduleur sont branchés à l'envers, le fusible grille et l'onduleur ne fonctionne plus.
