EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC750--100-200A

Pièces détachées pour véhicules électriques : fusible haute tension DC 750 – 100-200 A

• Normes : ISO 8820-1, ISO 8820-8, JASO D622

• Tension nominale : 750 V CC

• Courant nominal : 100 A, 125 A, 150 A, 200 A

• Pouvoir de coupure : 20 kA

• Protection contre les surcharges et les courts-circuits des batteries lithium-ion pour véhicules électriques, des circuits de supercondensateurs, des circuits de charge, des convertisseurs CC-CC et autres dispositifs.

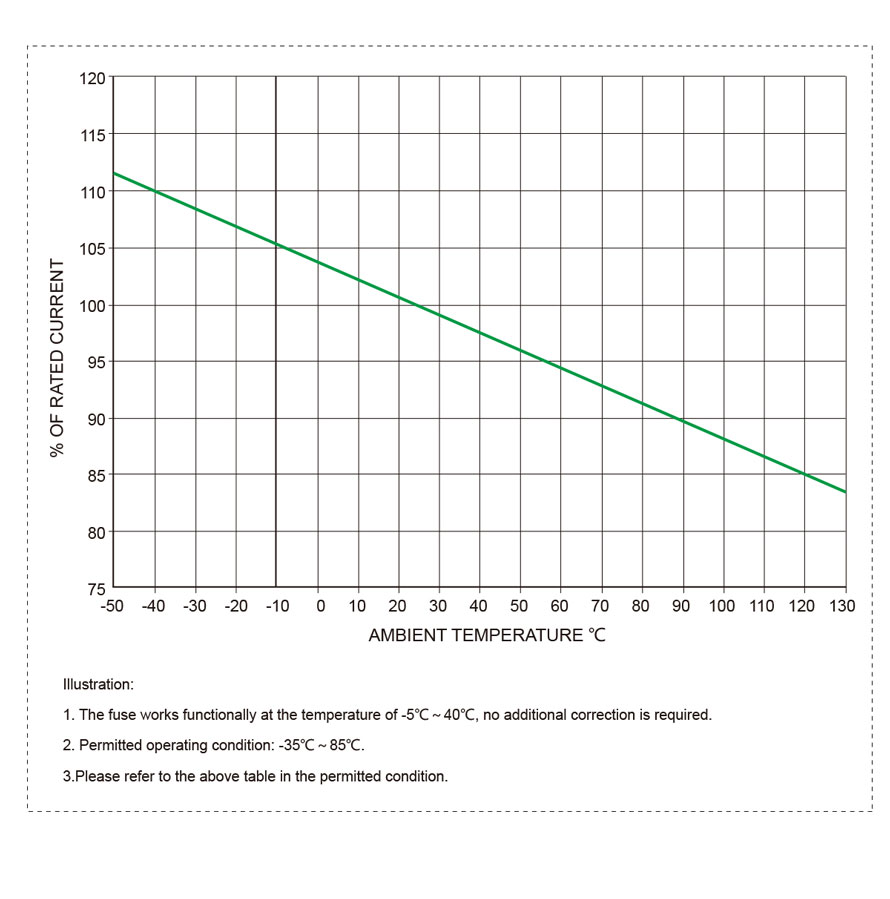

• Environnement d'utilisation : Température de -35 °C à 85 °C, humidité relative ≤ 90 %

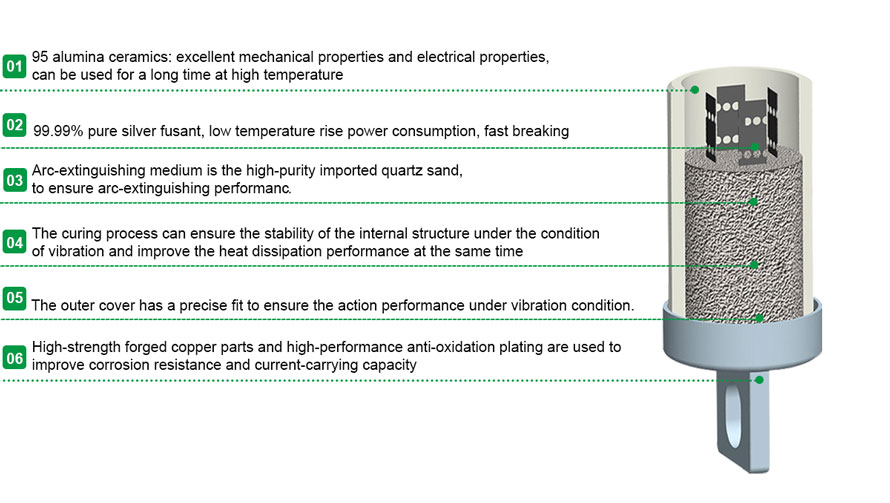

• Matériaux : Céramique haute résistance à base d'alumine 95 et fusible en matériau importé

• Procédé de fabrication : Assemblage par rivetage du cuivre après soudage ; traitement interne par brasage du sable de quartz pour une meilleure adhérence et une prévention des arcs électriques dus aux défauts de ligne.

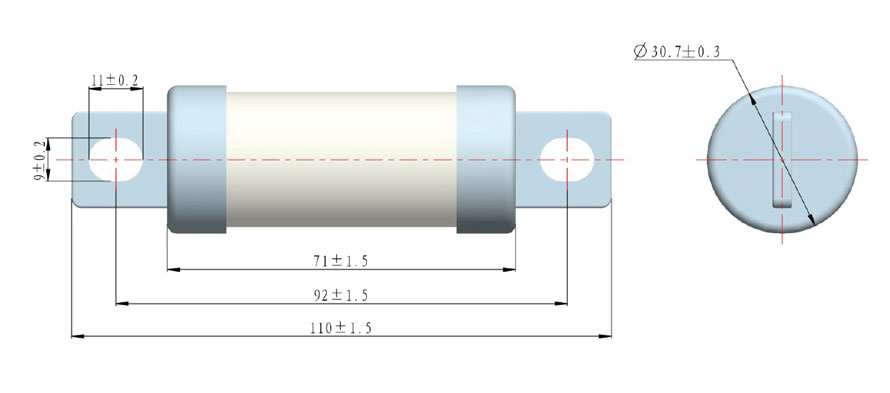

DIAGRAMME STRUCTUREL

RÉFÉRENCE TECHNIQUE ÉLECTRIQUE

Modèle de produit	Courant nominal (A)	Il (A)		Capacité de rupture	Consommation électrique (W) 0,5 po	Boulons de fixation/couple
Modèle de produit	Courant nominal (A)	Pré-arc	Fusion	Capacité de rupture	Consommation électrique (W) 0,5 po	Boulons de fixation/couple
SEV28A750 - 100A	100	1080	5250	Constante de temps de 20 kA (G/D) : 2 ms ± 0,5 ms	3,50	Boulon de fixation M8, Couple de serrage recommandé : 12 N·m
SEV28A750 - 125A	125	3600	10950		4.20
SEV28A750 - 150A	150	4350	16380		5,00
SEV28A750 - 200A	200	8250	28600		7.20
