EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC500B--10-50

Pièces détachées pour véhicules électriques : fusible haute tension DC500B--10-50

• Normes : ISO 8820-1, ISO 8820-8, JASO D622

• Tension nominale : 500 V CC

• Courant nominal : 10 A, 12 A, 16 A, 20 A, 25 A, 30 A, 35 A, 40 A, 50 A

• Pouvoir de coupure : 20 kA

• Protection : Assurer une protection plus sûre et plus fiable contre les surcharges et les courts-circuits des batteries lithium-ion pour véhicules électriques, des circuits de supercondensateurs, des circuits de charge, des convertisseurs CC-CC et autres dispositifs.

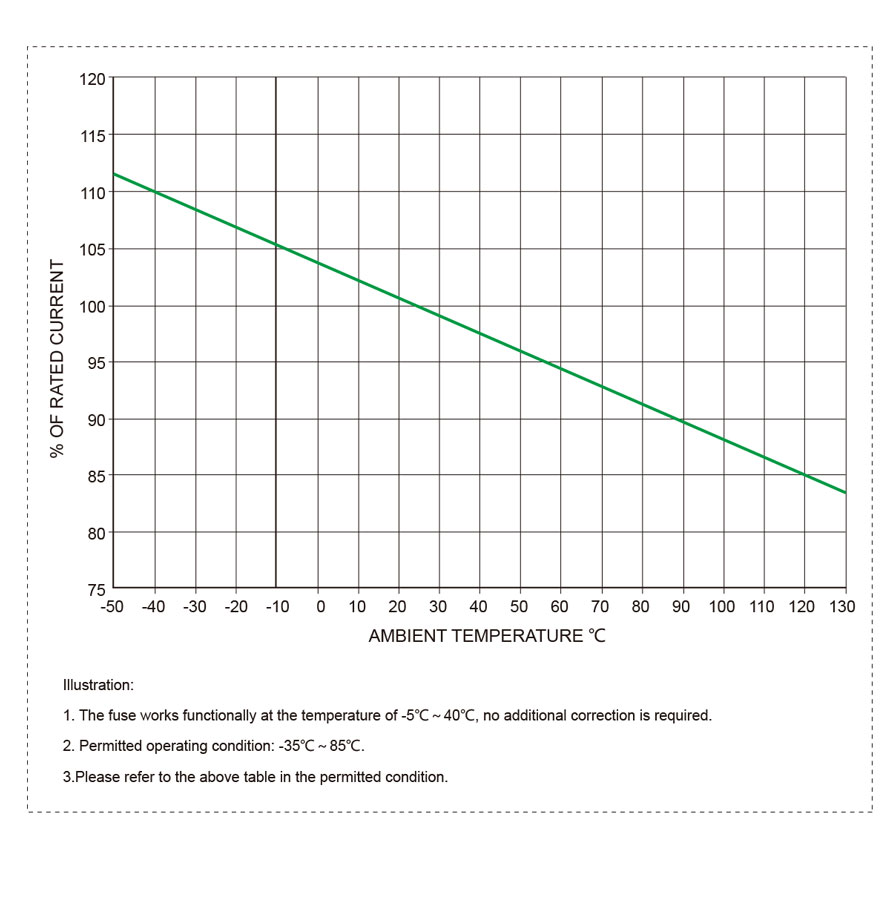

• Environnement d'utilisation : Température de -35 °C à 85 °C, humidité ≤ 90 %

• Matériaux : Céramique haute résistance à base d'alumine 95 et fusible en matériau importé.

• Procédé de fabrication : Assemblage par rivetage du cuivre après soudage. Le sable de quartz interne est traité par solidification pour empêcher les produits de se détacher dans des conditions de travail dynamiques et pour éviter les projections d'arcs électriques causées par des défauts de ligne.

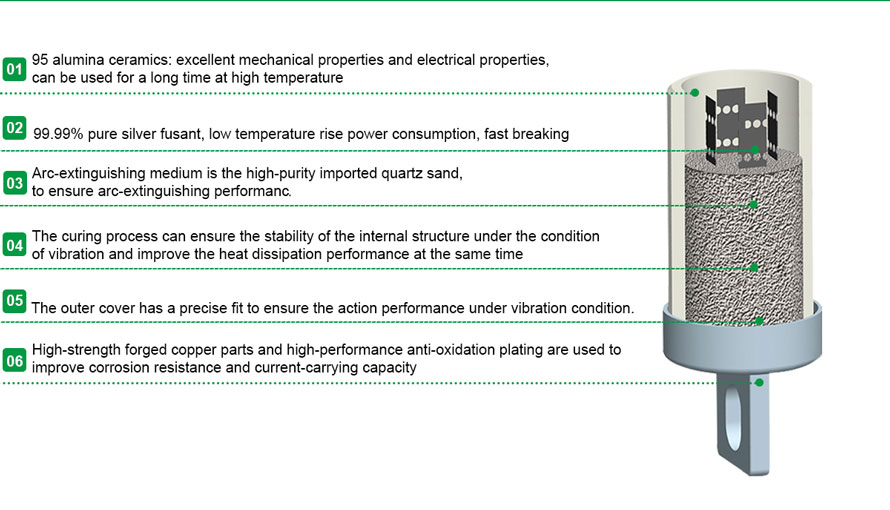

DIAGRAMME STRUCTUREL

RÉFÉRENCE TECHNIQUE ÉLECTRIQUE

Modèle de produit	Courant nominal (A)	Il (A²s)		Capacité de rupture	Consommation électrique (W) 0,5 po	Boulons de fixation/couple
Modèle de produit	Courant nominal (A)	Pré-arc	Fusion	Capacité de rupture	Consommation électrique (W) 0,5 po	Boulons de fixation/couple
SEV10B500 - 10A	10	350	420	constante de temps de 5 kA (G/D) : 2 ms ± 0,5 ms	0,60	Boulon de fixation M5, Couple de serrage recommandé : 4,5 N·m
SEV10B500 - 12A	12	430	650		0,65
SEV10B500 - 16A	16	670	1280		0,75
SEV10B500 - 20A	20	800	1520		0,80
SEV10B500 - 25A	25	960	1820		1,00
SEV10B500 - 30A	30	1200	2100		1.20
SEV10B500 - 35A	35	1350	2600		1,50
SEV10B500 - 40A	40	1645	3250		2.10
SEV10B500 - 50A	50	2560	4896		3.20
