EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC500A--100-250

Pièces détachées pour véhicules électriques : fusible haute tension DC500A--100-250

• Normes : ISO 8820-1, ISO 8820-8, JASO D622

• Tension nominale : 500 V CC

• Courant nominal : 100 A, 125 A, 150 A, 175 A, 200 A, 250 A

• Pouvoir de coupure : 20 kA

• Protection : Assurer une protection plus sûre et plus fiable contre les surcharges et les courts-circuits des batteries lithium-ion pour véhicules électriques, des circuits de supercondensateurs, des circuits de charge, des convertisseurs CC-CC et autres dispositifs.

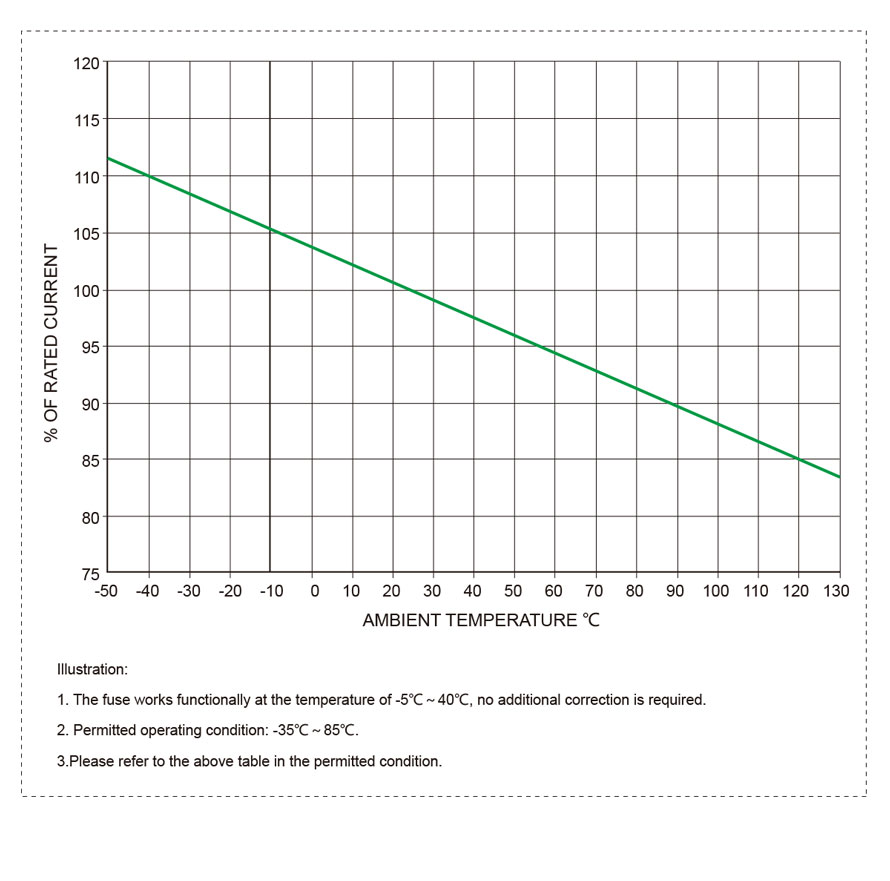

• Environnement d'utilisation : Température de -35 °C à 85 °C, humidité ≤ 90 %

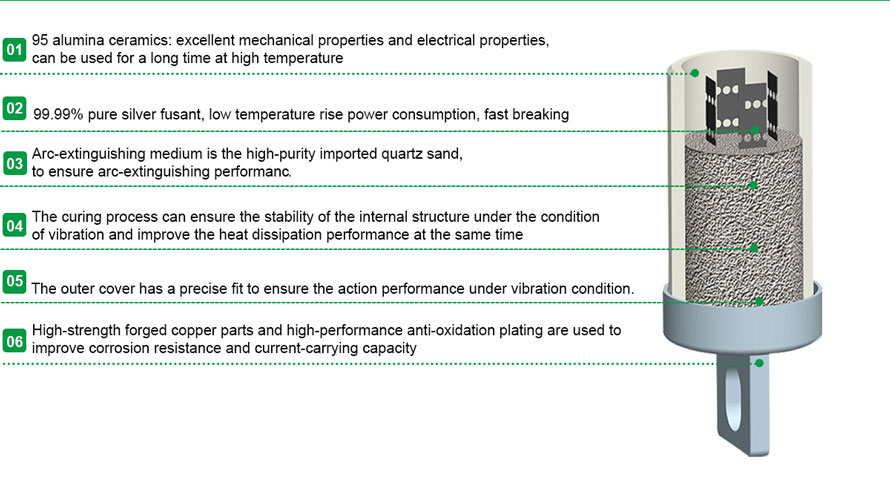

• Matériaux : Céramique haute résistance à base d'alumine 95 et fusible en matériau importé.

• Procédé de fabrication : Assemblage par rivetage du cuivre après soudage. Le sable de quartz interne est traité par solidification afin d'empêcher les produits de se détacher dans des conditions de travail dynamiques et d'éviter les projections d'arcs électriques causées par des défauts de ligne.

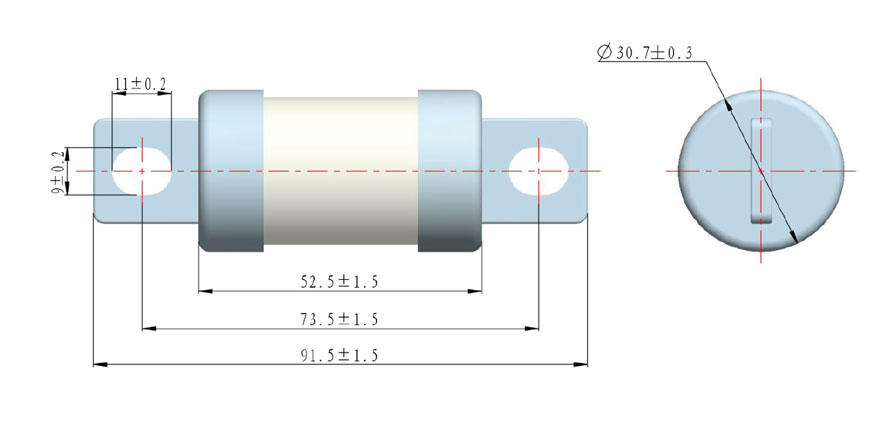

DIAGRAMME STRUCTUREL

RÉFÉRENCE TECHNIQUE ÉLECTRIQUE

Modèle de produit	Courant nominal (A)	Il (A)		Capacité de rupture	Consommation électrique (W) 0,5 po	Boulons de fixation/couple
Modèle de produit	Courant nominal (A)	Pré-arc	Fusion	Capacité de rupture	Consommation électrique (W) 0,5 po	Boulons de fixation/couple
EV28J500 - 100 A	100	1050	3620	Constante de temps de 20 kA (G/D) : 2 ms ± 0,5 ms	3.20	Boulon de fixation M8, Couple de serrage recommandé : 12 N·m
EV28J500 - 125A	125	2200	7400		4.00
EV28J500 - 150 A	150	3390	10200		4,90
EV28J500 - 175A	175	3840	11050		5,70
EV28J500 - 200 A	200	4300	12800		6,80
EV28J500 - 250 A	250	5400	15020		7,50
