Disjoncteur CC SL7N-63

• Protection contre les courts-circuits et les surcharges

• Pouvoir de coupure élevé, jusqu'à 6 kA

• Sans polarité, réversible et facile à connecter

• Courant nominal jusqu'à 63 A

• Distance d'ouverture > 9 mm, coupure rapide de l'arc électrique

• Interrupteur d'arc à labyrinthe

• Structure de soufflage magnétique en forme de U, améliorant la protection contre les arcs électriques accidentels

• 7 rivets assurant la fiabilité du câblage

• Conception à barres omnibus, câblage fiable et esthétique

• Design unique

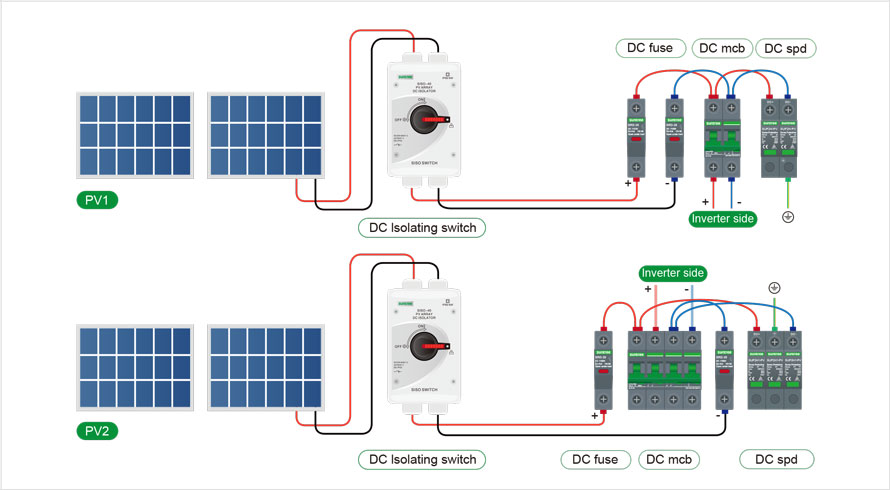

Produits CC avec accessoires complets, systèmes photovoltaïques et de stockage d'énergie

RÉFÉRENCE TECHNIQUE ÉLECTRIQUE

Tension d'isolation nominale (Ui)	1250 V
Tension de service nominale (Ue)	Tension d'alimentation CC (1 pôle) : 15 V, 60 V, 100 V, 180 V, 250 V ; tension d'alimentation CC (2 pôles) : 125 V, 375 V, 550 V, 600 V, 800 V CC (3P) : 750 V, 800 V ; CC (4P) : 800 V, 1 000 V, 1 200 V
Courant nominal du cadre de coque actuel	63A
Différents courants dans le même référentiel de courant	6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Pouvoir de coupure nominal en court-circuit lcs=lcu	lcs=lcu=6kA(2P800V/4P1200V lcs=lcu= 2KA）
Durée de vie mécanique	8500 fois
Durée de vie électrique	1500 fois (< DC125V / 1P, < DC250V / 2P) 1000 fois (autres spécifications de tension)
Certificat
Tension de tenue aux impulsions nominale Uimp	6 kV
Caractéristiques du voyage / type de voyage	B/C
Catégorie de surtension	III
Classe de pollution	3
Protection contre les infiltrations	IP40 ; terminal IP20
Résistance à la chaleur et à l'humidité	Classe 2
Humidité relative	≤95%
Conforme aux normes	IEC 60947-2 GB/T 14048.2
résistance aux chocs	Conformément à la norme IEC60068-2-6
paramètres de résistance aux chocs mécaniques	Conformément à la norme IEC60068-2-27
température ambiante de service	-30℃~70℃
IEC60068-4 Résistance à la chaleur et à l'humidité (IEC60068-4)	Classe Db (température 55°C, 6 cycles)
température ambiante de stockage	-40℃~85℃
Altitude	≤ 2000 m
Accessoires de lestage	0,12 kg/P
Accessoires	OFISD/MX/MN/MX+OF
Tension de commande MX	Alimentation CC : 12 V, 24 V, 220 V ; alimentation CA : 110 V, 220 V, 380 V (puissance recommandée : minimum 75 W).
Tension nominale MN Un	220 V CA 380 V CA
