Fusible CC 1100V SRD-30

• Utilisation : Basse tension, photovoltaïque
• Normes de sécurité : CEI
• Type : Fusible thermique CC
• Certifications : TVU, CE, CEI
• Pouvoir de coupure en court-circuit : 33 kA
• Conception à fiche, noyau fusible à changement rapide pour une efficacité accrue
• Voyant lumineux indiquant l'état du fusible (allumé lorsque le fusible est fondu)
• Matériau ignifugé PA66
• Protection contre les surcharges et les courts-circuits

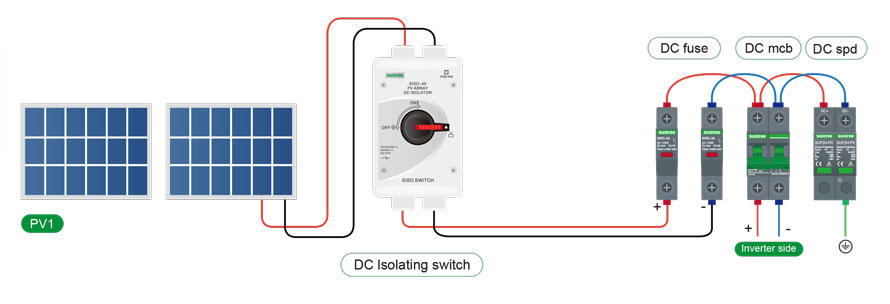

• Chaque ensemble de chaînes photovoltaïques doit être équipé d'un circuit de protection par fusible CC pour éliminer les défauts

RÉFÉRENCE TECHNIQUE ÉLECTRIQUE

Modèle de produit	SRD-30
normes de citation	CEI/EN 60947-1 CEI/EN 60947-3
Tension d'isolation nominale Ui	1200 V
Tension de service nominale Ue	1100 V CC
Courant de service nominal (Ie)	2/3/4/5/6/8/10/12/15/16/20/25/30A
Tension de tenue aux impulsions nominale Uimp	6 kV
Dissipation de puissance admissible nominale	4W
Nombre de pôles	1P
Courant de court-circuit limite nominal	30 kA

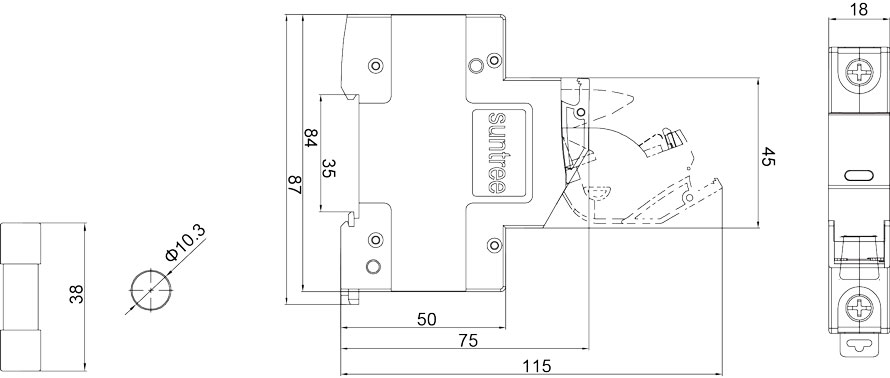

Dimensions du fusible à utiliser	10 mm × 38 mm
Protection contre les infiltrations	IP20
Utiliser la catégorie	PV-0

PARAMÈTRES D'AÉRATION

Pôles (P)	Température ambiante	Température dans l'armoire (référence °C) volume : 0,1 m³	facteur de déclassement
1~4	25	30	1
1~4	30	40	0,93
1~4	40	50	0,9
1~4	50	60	0,85
5~24	-11	30	0,9
5~24	3	40	0,85
5~24	18	50	0,75
5~24	40	60	0,6
5-~24	55	65	0,5
5~24	60	70	0,45
5~24	65	75	0,6
Pour les articles « > 5p », les données sont mesurées lorsque 24P sont allumés en même temps.
