BOÎTE DE COMBINAISON CC 500 V / 1000 V SHLX-PV4/2

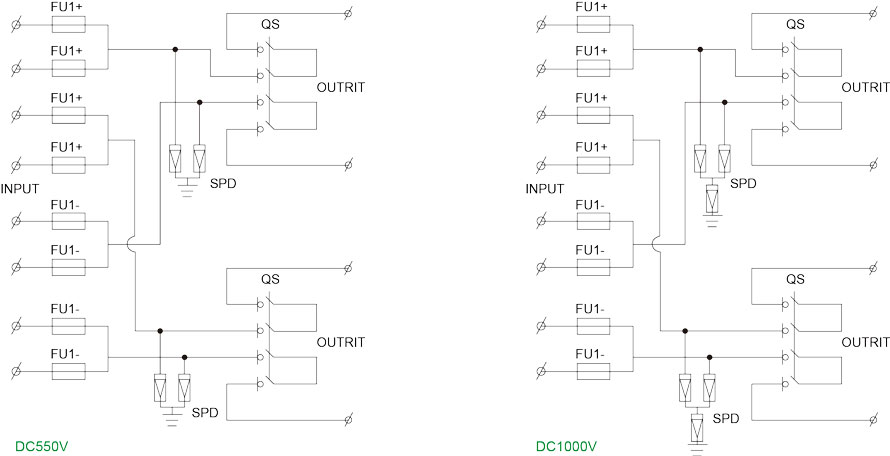

Configuration du produit dans la boîte

550 V CC

• Fusibles CC 1100 V × 8

• Disjoncteur CC 550 V × 2

• Parafoudre CC 500 V × 2

1000 V CC

• Fusibles CC 1100 V × 8 • Disjoncteurs CC 1000 V × 2

• Parafoudre CC 1000 V × 2

SHLX-PV4/2
Tension continue maximale du système	550 V CC	1000 V CC
Courant d'entrée maximal pour chaque chaîne	15A
Nombre maximal de chaînes d'entrée	1
Courant de commutation de sortie maximal	20A/32A
Nombre d'onduleurs MPPT	1
Nombre de chaînes de sortie	1
PARFUMEUR CC
Tension	Ue=DC1500V Ue=DC1200V Ue=DC1000V Ue=DC500V et moins
courant de décharge instantané maximal	ln=20KA/40KA
Pôle	2P 3P
Certification	CE TUV
DISJONCTEUR CC
Tension	Ue = 1200 V CC, Ue = 1000 V CC et moins
Actuel	In=6A ln=10A In=16A In=20A In=25A In=32A In=40A In=50A In=63A
Pôle	1P 2P 3P 4P
Auxiliaire	Nous : DC12V DC24V DC48V AC230V/415V 1A-2A MX+OF
Certification	CE CB TUV SAA
FUSIBLE CC
Tension	Ue = 1100 V CC
Actuel	In=1A In=3A In=5A In=6A In=10A In=16A In=20A In=25A In=30A
Spécification	10*38 mm
Certification	CB CE TUV
