EV Spare Parts New Energy Electric Vehicle High Voltage Fuse DC150B--20-180

Pièces détachées pour véhicules électriques : fusible haute tension DC150B--20-180

• Normes : ISO 8820-1, ISO 8820-8, JASO D622

• Tension nominale : 150 V CC

• Courant nominal : 20 A, 25 A, 32 A, 35 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 180 A

• Pouvoir de coupure : 20 kA

• Protection : Assurer une protection plus sûre et plus fiable contre les surcharges et les courts-circuits des batteries lithium-ion pour véhicules électriques, des circuits de supercondensateurs, des circuits de charge, des convertisseurs CC-CC et autres dispositifs.

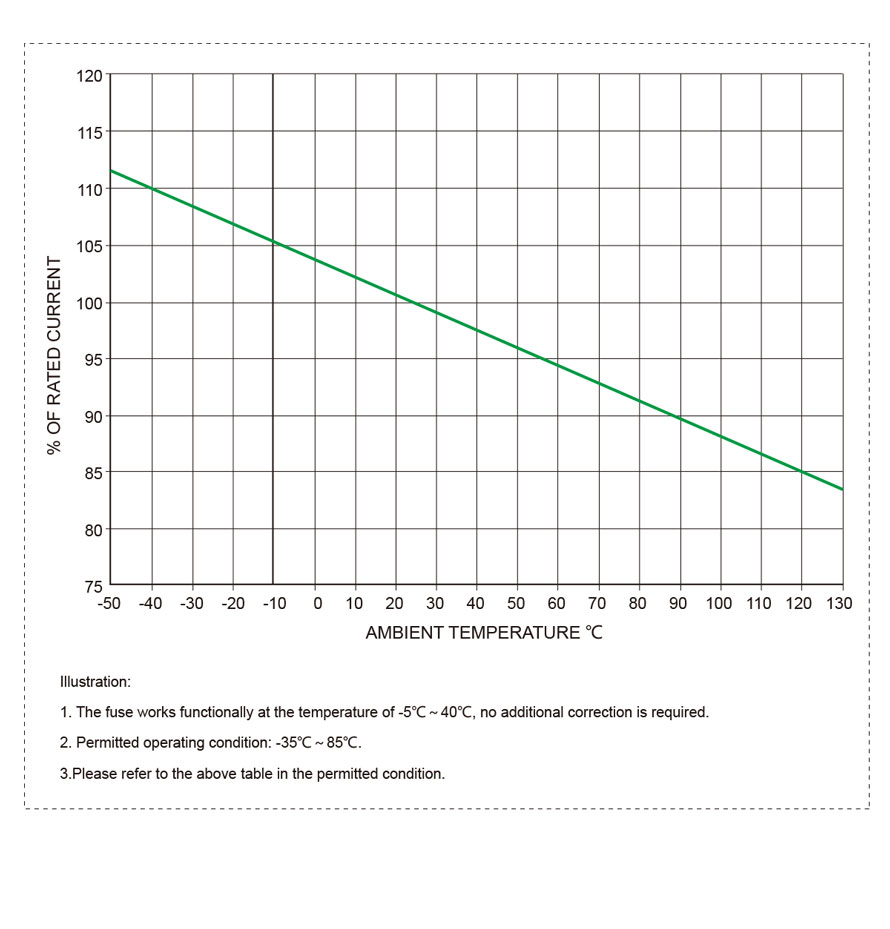

• Environnement d'utilisation : Température de -35 °C à 85 °C, humidité ≤ 90 %.

• Matériaux : Céramique haute résistance à base d'alumine 95 et fusible en matériau importé.

• Procédé de fabrication : Assemblage par rivetage du cuivre après soudage. Le sable de quartz interne est traité par solidification afin d'empêcher les produits de se détacher dans des conditions de travail dynamiques et d'éviter les projections d'arcs électriques causées par des défauts de ligne.

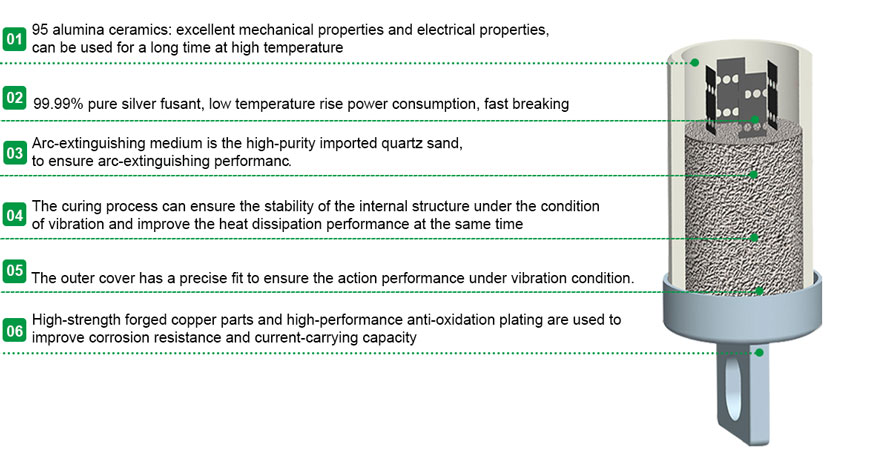

DIAGRAMME STRUCTUREL

RÉFÉRENCE TECHNIQUE ÉLECTRIQUE

Modèle de produit	Courant nominal (A)	Il (A)		Capacité de rupture	Consommation électrique (W) 0,5 po	Boulons de fixation/couple
Modèle de produit	Courant nominal (A)	Pré-arc	Fusion	Capacité de rupture	Consommation électrique (W) 0,5 po	Boulons de fixation/couple
SEV16B150 - 20A	20	12	100	Constante de temps de 20 kA (G/D) : 2 ms ± 0,5 ms	0,45	Boulon de montage M6, Couple de serrage recommandé : 6 N·m
SEV16B150 - 25A	25	18	120		0,60
SEV16B150 - 32A	32	32	200		0,68
SEV16B150 - 35A	35	50	320		0,75
SEV16B150 - 50A	50	100	500		1,05
SEV16B150 - 63A	63	180	1100		1,35
SEV16B150 - 80A	80	300	1900		2.10
SEV16B150 - 100A	100	600	3800		2,78
SEV16B150 - 125A	125	625	3900		3,38
SEV16B150 - 160A	160	1100	7000		4.28
SEV16B150 - 180A	180	1600	12000		5,33
